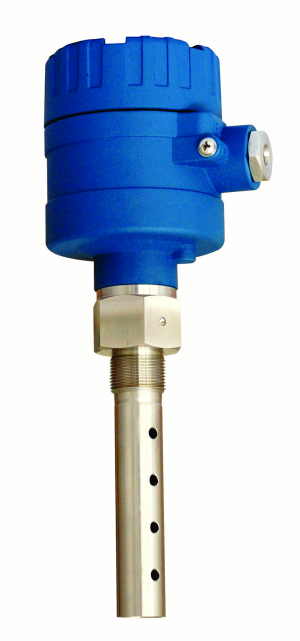

YW-3500系列射频导纳物位开关是一种新颖的物位测量仪表，它采用先进的射频导纳技术，克服了电容式物位计不能消除导电挂料影响的缺陷，仪表具有运行可靠，能抗重挂料层的影响，适用于几乎所有工业现场。仪表还具有安装方便，免维护。低价位等特点。仪表广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域。

主要技术参数：

电源 power supply：24VDC, 最大5W  220VAC, 50/60Hz； 110VAC, 50/60Hz；

输出 output：DPDT继电器(双刀双掷)relay

触点容量 contact capacity：117/220VAC，5A无感，3A有感 5A for non-inductive while 3A for inductive load

环境温度 ambient temperature：-40~ 63℃

输出绝缘 output insulation:信号线到传感器大于1000V

more than 1000V between signal wire and sensor

响应时间 response time：标准standard：0.2秒

可选optional：0~ 90 秒可调adjustable

静电火花防护 static discharge sparkle protection：

标准standard：10A

附加防护器with optional protection circuit：100A

电气接口 electric connection：UDE-507型：M20×1.5 防爆等级 explosion proof classififi cations： 　　

(北美标准)电缆和传感元件在1区、2区所 有组别本质安全。在防爆外壳内的电路单元在 1区，2区的所有组别内防爆。

According to northern American standard, cable and  sensor element is intrinsically safe in div. 1 and 2 of  all groups. Circuit in explosion proof enclosure is  explosion proof in div.1 and 2 in all groups.

本安型intrinsically safe type：ib II CT4~T6，

隔爆型explosion proof type:d II BT4

外壳防护 electronic housing：FM认证符合 NEMA1~5，4X和12及13(IP65)的防爆要求in  compliance with NEMA1~5, 4X, 12 and 13 of FM.

认证 approvals available：FM、CSA、CE MARK

传感器安装 sensor connection：标准standard： 3/4'' NPT螺纹
